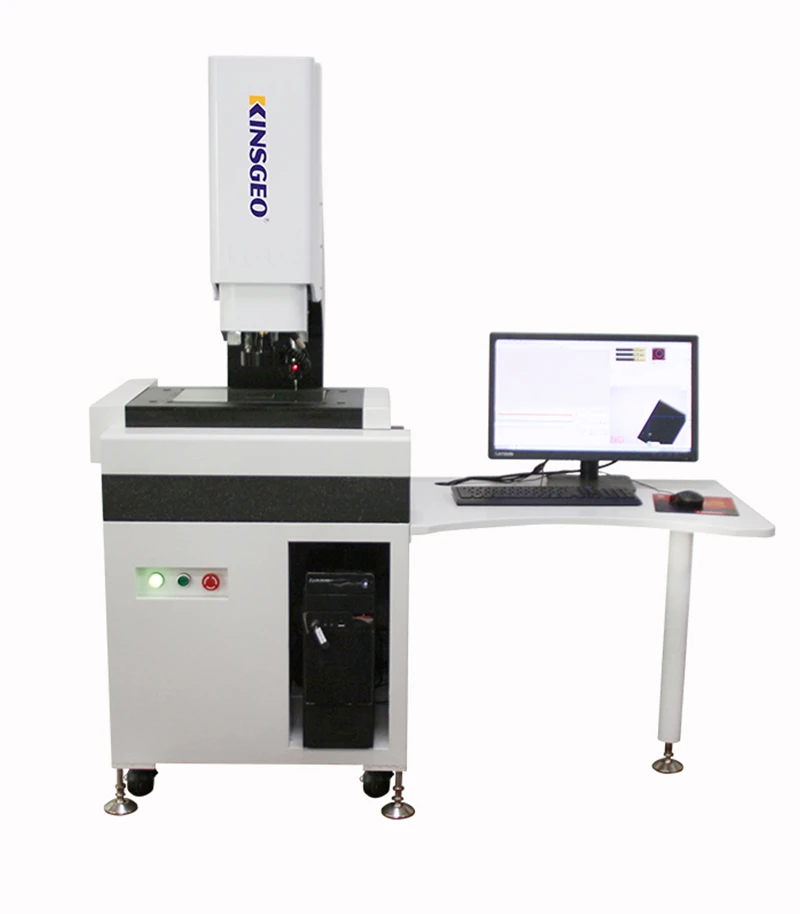

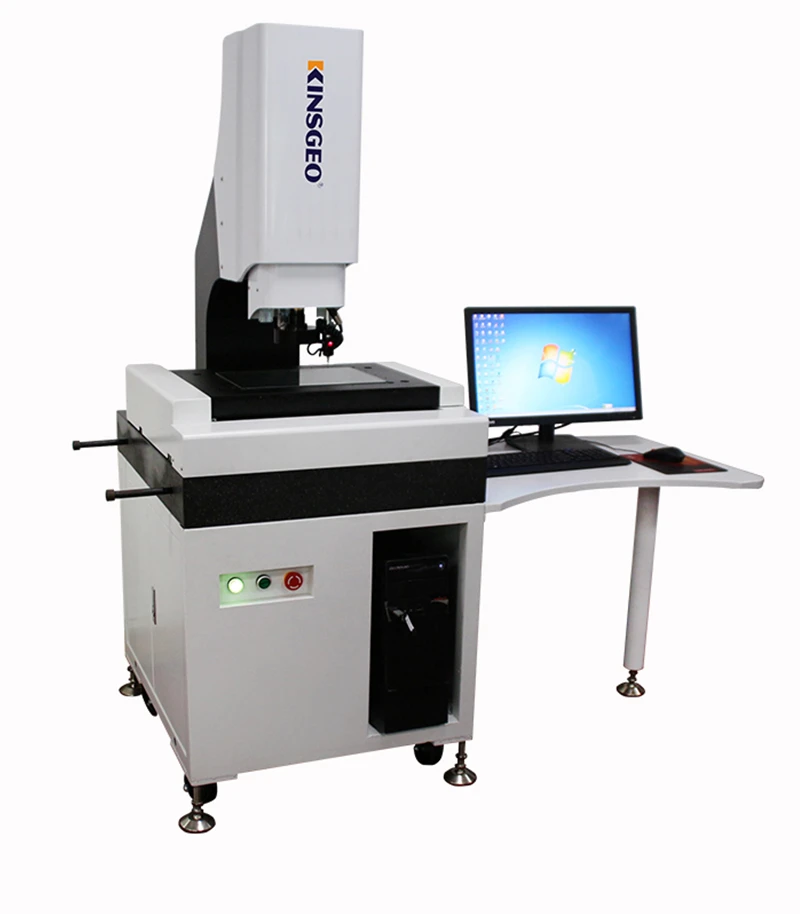

Đo lường phần tử:
Nó có thể đo 12 loại phần tử (điểm, đường, hình tròn, cung, hình elip, hình chữ nhật, rãnh, vòng hình○, khoảng cách, góc, đường đám mây mở và đường đám mây kín).
Đặc điểm:
Hệ thống này cung cấp các phương pháp đo đa dạng (đo nhận dạng tự động, đo lấy mẫu điểm, đo so sánh, đo so sánh dung sai và đo phần tử cài sẵn), đáp ứng nhiều yêu cầu khác nhau của người dùng đồng thời nâng cao đáng kể cả khả năng sử dụng và độ chính xác của phép đo.
Có một số phương pháp thu thập điểm đơn: chọn điểm bằng chuột, chọn điểm bằng cách căn chỉnh tâm ngắm và chọn điểm bằng cách phóng to.
Nó có thể đo chu vi, diện tích và trọng tâm của các đường đám mây kín bằng thuật toán nội suy bậc ba, khiến đây trở thành phương pháp đo đường đám mây chính xác nhất hiện có. Hệ thống hỗ trợ lựa chọn khung để đo nhiều vòng tròn, cho phép đo một lần nhanh chóng và chính xác nhiều vòng tròn.
Dữ liệu đo được có thể được lưu dưới dạng tệp DXF, hình ảnh BMP hoặc định dạng chương trình do người dùng xác định.
Chức năng đo vĩ mô:
Tính năng đo macro liên kết các lệnh xây dựng phép đo khác nhau với một nút duy nhất. Nhấp vào nút sẽ khởi chạy chức năng đo vĩ mô, tự động hoàn thành các hành động xây dựng, giảm tương tác chuột của người dùng và nâng cao hiệu quả công việc.
Lưu ý: Phép đo vĩ mô khác với các chức năng của chương trình người dùng; nó không ghi lại các thông số đo như nguồn sáng hoặc vị trí tọa độ. Khi chạy phép đo macro, bàn làm việc hoặc thiết lập ánh sáng sẽ không bị di chuyển. Phần mềm cung cấp 16 bộ chức năng đo macro, người dùng có thể tùy chỉnh biểu tượng cho các nút đo macro. Giao diện đo macro như bên dưới.
Ngoài đo lường vĩ mô, tính năng dịch và sao chép của phần mềm của công ty chúng tôi cũng được phát triển tốt.

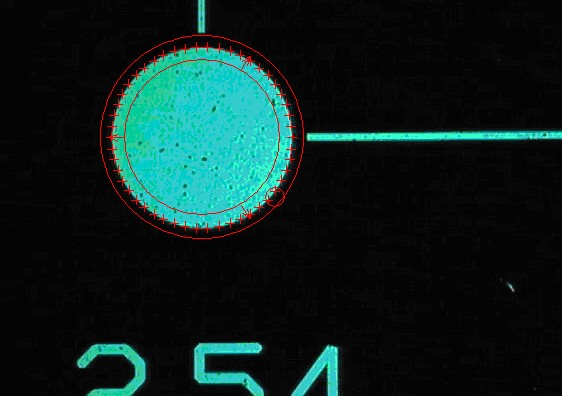

Chụp vòng tròn tự động: Nhấp vào biểu tượng vòng tròn để tự động vẽ vòng tròn. Vòng tròn sẽ được đóng khung tự động.
Cấu trúc phần tử:
Cấu trúc phần tử rất mạnh mẽ. Nó cung cấp 10 phương pháp xây dựng ([Dịch], [Xoay], [Trích xuất], [Kết hợp], [Song song], [Vuông góc], [Gương], [Đối xứng], [Giao lộ] và [Tiếp tuyến]) để tạo các phần tử hình học. Cấu trúc phần tử cho phép người dùng dễ dàng xử lý các phần tử khó đo lường, từ đó nâng cao hiệu quả công việc.
Các phần tử xây dựng được định hướng theo kiểu phần tử. Khi có nhiều kết quả xây dựng, người dùng có thể chọn từ nhiều tùy chọn khác nhau. Ví dụ: dựng một đường từ hai điểm cho phép nối các điểm để tạo thành một đường thẳng hoặc tính đường đối xứng của chúng—do đó có hai phương pháp dựng. Phần mềm hiển thị giao diện sau:
Sử dụng phương pháp kết hợp, nhấp vào OK và kết nối hai điểm.
Chọn phương pháp đối xứng, nhấn OK để tính đường đối xứng giữa hai điểm.
Kết quả rất phong phú:

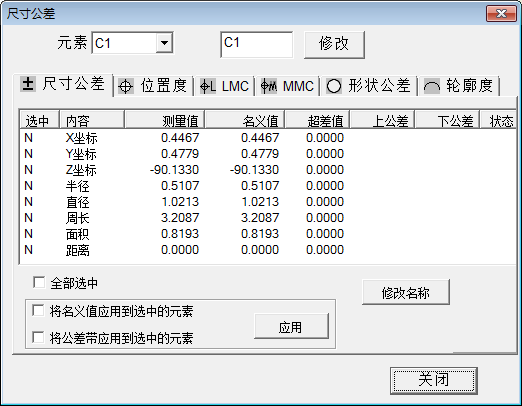

Kết quả đo cho nhiều yếu tố khác nhau cung cấp thông tin phong phú đáp ứng nhu cầu của nhiều khách hàng. Người dùng có thể tùy chỉnh nội dung nào sẽ hiển thị hoặc ẩn, định cấu hình cài đặt hiển thị cho từng thành phần riêng lẻ hoặc áp dụng cài đặt thống nhất cho các thành phần tương tự. Hình dưới đây hiển thị hộp thoại cài đặt hiển thị cho các phần tử hình tròn.
Kích thước vượt quá phạm vi dung sai và hiển thị màu đỏ. Khi một giá trị danh nghĩa (giá trị chính xác) và dung sai trên/dưới được chỉ định, mặt hàng sẽ chuyển sang màu đỏ nếu số đo thực tế vượt quá dung sai đã đặt và toàn bộ sản phẩm được coi là bị lỗi (NG).
Giao diện đo hiển thị độ phóng đại của vật kính hiện tại và độ phóng đại thực tế:

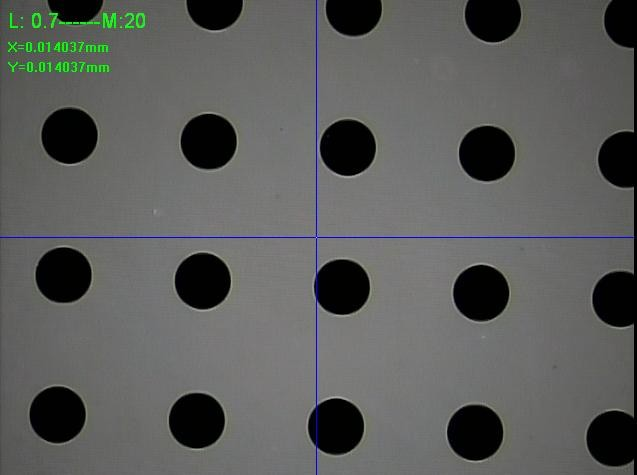

Hình dưới đây cho thấy độ phóng đại quang học và độ phóng đại màn hình. Độ phóng đại của màn hình được phần mềm trục tự động tính toán và cho biết số lượng mm tương ứng với một pixel.
Hệ thống phối hợp:
Nhiều hệ tọa độ phôi có thể được thiết lập dựa trên bản vẽ, cho phép chuyển đổi tọa độ giữa các hệ thống khác nhau. Hệ thống tạo điều kiện chuyển đổi dễ dàng giữa hệ tọa độ Descartes và hệ tọa độ cực, đồng thời hỗ trợ lưu trữ và truy xuất các hệ tọa độ phôi khác nhau. Hình dưới đây thể hiện cách biểu diễn bằng đồ họa sau khi thiết lập hai hệ tọa độ.
Sau khi thiết lập hệ tọa độ, nếu chức năng xoay dấu thập được chọn, dấu thập sẽ xoay để biểu thị hướng quay của hệ tọa độ.
Chương trình người dùng:
Chức năng không hạn chế để ghi, chỉnh sửa, lưu và truy xuất dữ liệu chương trình của người dùng. Chương trình người dùng có thể ghi lại và chỉnh sửa tất cả hành động của người dùng, cho phép sao chép phép đo tự động và cải thiện đáng kể hiệu quả đo lường.
Phương pháp hướng dẫn đơn giản, thân thiện với người dùng cho phép sao chép các bước giảng dạy, được bổ sung bằng các tính năng chỉnh sửa trực quan mạnh mẽ giúp phát hiện hàng loạt.
Sử dụng chế độ chương trình hướng dẫn để ghi lại chương trình người dùng. Khi đo phôi lần đầu tiên, hệ thống sẽ tự động ghi lại chương trình người dùng tương ứng. Chương trình đã ghi có thể được lưu vào máy tính để sử dụng lại sau này.
Chỉ báo hướng thông minh hiển thị vị trí của phần tử tiếp theo cần đo, giúp người dùng xác định được mục tiêu của mình.
Bạn có thể định cấu hình xem có bật tự động lấy nét trong khi thực hiện chương trình người dùng hay không và có thể thực hiện các phép đo thủ công trong quá trình đo tự động.
Bạn có thể đo lại một phần tử để thay đổi phương pháp đo hoặc chỉnh sửa và sửa đổi thang đo, nguồn sáng, hướng phát hiện cạnh và các cài đặt khác.
Hình bên dưới hiển thị hai chương trình người dùng được tạo bằng cách dịch và xoay:
Phần mềm cung cấp chức năng tạm dừng khi vượt quá dung sai và lỗi đo. Nếu xảy ra bất thường về phép đo trong quá trình thực hiện chương trình của người dùng, phần mềm sẽ xử lý chúng một cách thông minh—ví dụ: nếu mẫu di chuyển, một hộp thoại sẽ xuất hiện nhắc người dùng thực hiện lựa chọn.
Tự động lấy nét:
Để có được hình ảnh rõ nét, ống kính phải được lấy nét bằng khả năng tính toán của phần mềm để đạt được hình ảnh sắc nét thông qua lấy nét tự động. Chức năng lấy nét tự động của phần mềm bao gồm cả chế độ lấy nét chính xác và nhanh chóng, xác định tiêu điểm bằng cách đo các giá trị độ cao hoặc tự động lấy tọa độ điểm hiện tại.
Làm mờ phụ trợ:

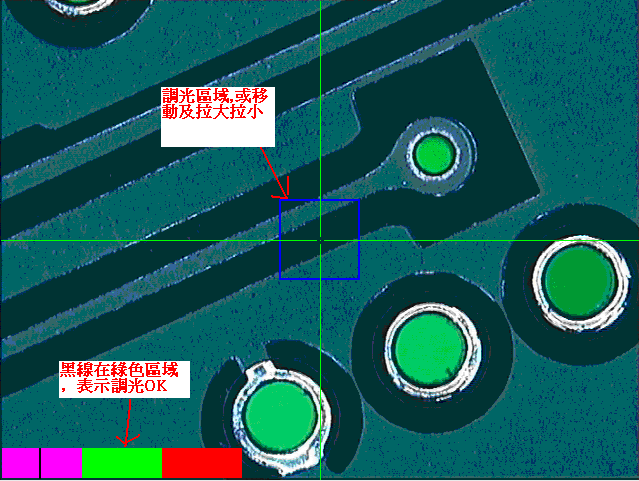

Chỉ báo mờ thông báo cho người dùng khi đạt được cường độ ánh sáng tối ưu, loại bỏ các lỗi đo do sự thay đổi ánh sáng gây ra và nâng cao cả độ chính xác và hiệu quả của phép đo.
Nguồn sáng được điều khiển theo chương trình:
Hỗ trợ các nguồn ánh sáng có thể lập trình từ vùng 1×8 đến 5×8. Hỗ trợ các chế độ điều khiển bật đầy đủ, bật chuông, bật vùng và bật phân đoạn.
Nhiều chế độ điều khiển chuyển động:
Phần mềm cung cấp bảy chế độ điều khiển chuyển động để tạo điều kiện thuận lợi cho việc di chuyển bàn làm việc, bao gồm:
Di chuyển bàn làm việc bằng hộp thao tác.
Bấm chuột giữa vào cửa sổ hình ảnh.
Giữ chuột phải vào cửa sổ hình ảnh để di chuyển.
Nhấn chuột giữa vào cửa sổ đồ thị.
Trong cửa sổ danh sách phần tử, chọn phần tử, nhấp chuột phải và di chuyển nó vào đây.
Nhấn chuột trái vào cửa sổ điều khiển chuyển động để di chuyển.
Bấm chuột phải vào cửa sổ hình ảnh, chọn Di chuyển và nhập giá trị tọa độ để di chuyển. Hình ảnh bên dưới hiển thị việc nhập giá trị tọa độ cho chuyển động.
Chức năng đồ họa:
Nó có khả năng xử lý và hiển thị đồ họa toàn diện (thu phóng, xoay, hiển thị cửa sổ, phóng đại cục bộ, hiển thị toàn màn hình), giúp kết quả đo trở nên trực quan và trực quan hơn cho thao tác của người dùng. Nhấn và giữ nút chuột giữa trong khi di chuyển con trỏ sẽ phóng to/thu nhỏ đồ họa, trong khi di chuyển chuột mà không nhả nút sẽ di chuyển đồ họa.
Chức năng tiêu chuẩn:
Bạn có thể chú thích trực tiếp các góc, khoảng cách, khoảng cách theo hướng X, khoảng cách theo hướng Y, bán kính vòng tròn (cung), đường kính vòng tròn (cung) và độ dài cung trên đồ họa phần tử trong vùng vẽ và hình ảnh, làm cho chúng rõ ràng ngay lập tức đối với người dùng.

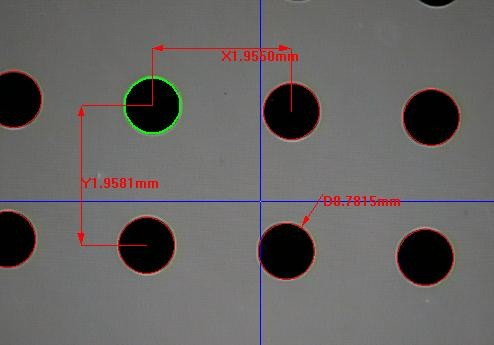

Cửa sổ hình ảnh và cửa sổ vẽ có thể hiển thị đồng thời các phần tử và chú thích được đo. Bạn có thể ẩn đồ họa được vẽ trong cửa sổ hình ảnh và xóa chúng đồng thời hoặc chọn các thành phần đồ họa từ cả cửa sổ hình ảnh và cửa sổ đồ họa 2D. Hình bên dưới hiển thị khoảng cách theo hướng X và Y giữa hai vòng tròn và bán kính của chúng.
Khi tạo báo cáo, bạn chỉ có thể xuất các phần tử được chú thích.
Sửa lỗi hệ thống:
Phần mềm có chức năng sửa lỗi hệ thống. Hiện tại, nó đang bù các lỗi hệ thống định vị tọa độ, lỗi hệ thống vuông góc, lỗi độ thẳng trục Z, độ lệch tâm ống kính, lỗi độ thẳng và độ méo ống kính. Để bù lỗi hệ thống định vị tọa độ, các tùy chọn bao gồm bù tuyến tính, bù phân đoạn, hiệu chỉnh mặt phẳng XY và hiệu chỉnh mặt phẳng thang kính.
Hình bên dưới hiển thị menu bù lỗi hệ thống.
Sự khác biệt chung:
Khả năng tính toán dung sai kích thước nâng cao. Nó hỗ trợ các vùng dung sai mặc định tuân thủ các tiêu chuẩn quốc gia, cho phép tính toán dung sai hình dạng, độ thẳng thực và độ tròn thực cho hình tròn và hình cung. Tính toán dung sai vị trí bao gồm độ chính xác vị trí, độ song song, độ vuông góc, độ nghiêng, độ đồng tâm và tính đối xứng. Các điều kiện vượt quá dung sai sẽ kích hoạt cảnh báo tự động với cảnh báo màu đỏ. Hình dưới đây hiển thị hộp thoại nhập dung sai kích thước hình tròn.
Nhập chương trình cho các tệp DXF, TXT và Gerber:
Sau khi nhập tệp DXF, phần mềm sẽ hướng dẫn người dùng thao tác từng bước. Sau khi hệ tọa độ phôi gia công được thiết lập, chương trình do người dùng xác định sẽ hoàn tất. Phần mềm tự động tạo ra các giá trị danh nghĩa cho từng phần tử. Khi chạy chương trình, nó sẽ so sánh tệp DXF với kết cấu hình ảnh. Quá trình nhập tệp TXT và Gerber tuân theo quy trình tương tự, quy trình này sẽ được trình bày chi tiết sau.
Chức năng quét:
Hệ thống có thể quét các điểm dọc theo các cạnh của phôi trên nhiều vùng. Quá trình quét này ghi lại tất cả các điểm trên các cạnh trong cửa sổ hình ảnh, tạo ra dữ liệu điểm được lưu dưới dạng tệp DXF. Hình bên dưới hiển thị biểu diễn đồ họa thu được từ quá trình quét cạnh toàn diện của toàn bộ phôi:
Tính năng bản đồ lớn:

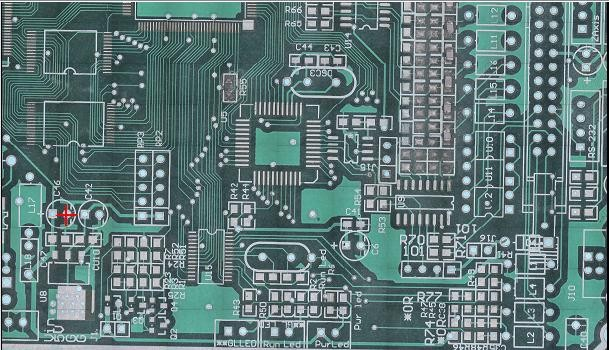

Phôi có thể được chia thành nhiều khu vực để chụp ảnh, tạo ra một bản đồ toàn diện nơi có thể thực hiện các chú thích. Hình ảnh bên dưới hiển thị bố cục PCB đầy đủ hỗ trợ chú thích trên bản đồ; nhấn và giữ chuột giữa để di chuyển đến vị trí mong muốn.
Đo mảng:
Đặt nhiều phôi gia công giống hệt nhau trên bàn làm việc để đo đồng thời tất cả chúng—đây là phép đo mảng. Phần mềm hỗ trợ cấu hình mảng hình chữ nhật và hình tròn.
Quét phác thảo:
Quét đường viền: Chức năng này chỉ quét đường viền phôi được chỉ định, áp dụng cho cả đường viền mở và đóng. Nó hỗ trợ các hình dạng thông thường như hình tròn, hình cung, đường thẳng và hình elip, cũng như các đường đám mây mở và đóng không đều, tạo ra dữ liệu điểm. Tính năng này đặc biệt hữu ích để quét các phôi lớn, cho phép máy CNC nhanh chóng có được đường viền phôi. Hình ảnh dưới đây cho thấy kết quả quét đường viền:
Chuyển đổi ngôn ngữ:
Ba tùy chọn ngôn ngữ màn hình được định cấu hình trước— "Tiếng Trung giản thể", "Tiếng Trung phồn thể" và "Tiếng Anh" —hiện đã đáp ứng nhu cầu của đại đa số người dùng. Ngôn ngữ mặc định của hệ thống phù hợp với hệ điều hành. Người dùng có thể chuyển đổi giữa tiếng Trung và tiếng Anh thông qua menu "Cài đặt tham số". Các ngôn ngữ bổ sung có thể được cấu hình thông qua hệ thống máy tính.
Chức năng báo cáo:
Dữ liệu đo có thể được xuất sang các định dạng Excel, Word, AutoCAD và TXT. Khi chạy chương trình người dùng, dữ liệu có thể được nhập vào Excel theo chiều ngang hoặc chiều dọc. Khi nhập vào báo cáo, bạn có thể chọn xuất biểu đồ và ảnh bitmap.

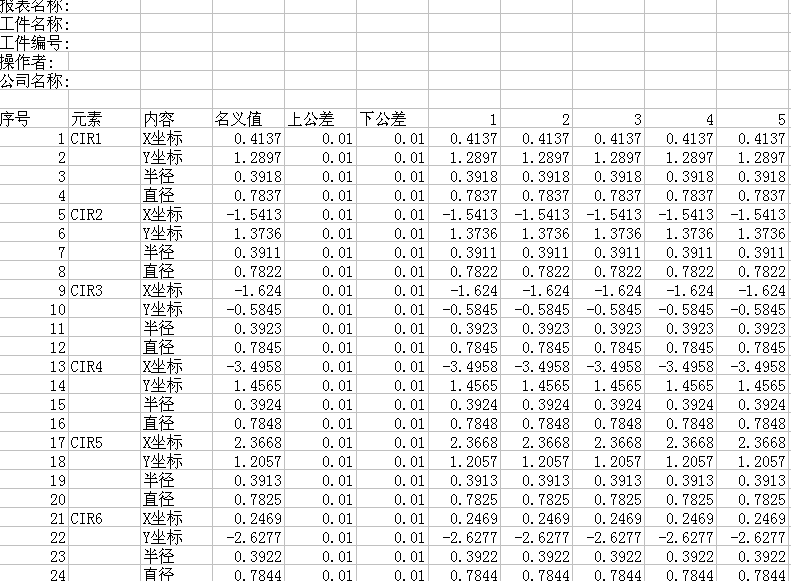

Hình ảnh bên dưới hiển thị báo cáo được tạo sau năm phép đo của cùng một phôi, được tự động xuất sang Excel:
Chức năng SPC:
Chúng tôi cung cấp phần mềm SPC độc lập, chuyên nghiệp để xử lý dữ liệu đo lường tiếp theo. Phần mềm đo lường tích hợp liền mạch với phần mềm SPC, tự động nhập dữ liệu vào cơ sở dữ liệu SPC sau khi phép đo hoàn tất—loại bỏ nhu cầu nhập thủ công. Tất cả cài đặt giới hạn kiểm soát đều được cấu hình trong phần mềm đo lường, loại bỏ nhu cầu cấu hình bổ sung trong phần mềm SPC và cải thiện đáng kể hiệu quả. SPC cung cấp các biểu đồ kiểm soát cho cả giám sát và phân tích quá trình, bao gồm: Biểu đồ kiểm soát phạm vi trung bình, Biểu đồ kiểm soát độ lệch chuẩn trung bình, Biểu đồ kiểm soát phạm vi trung bình, Biểu đồ kiểm soát trung bình và ngoại lệ, Biểu đồ, Biểu đồ trung bình di chuyển CPK, Biểu đồ kiểm soát độ lệch chuẩn đặc điểm kỹ thuật, Biểu đồ kiểm soát độ lệch chuẩn quy trình, Biểu đồ so sánh độ lệch chuẩn và Biểu đồ phân tích khuyến nghị quy trình. Các biểu đồ được tạo ra có thể được đánh giá bằng tám quy tắc quyết định được xác định trước. Các biểu đồ và dữ liệu có thể in và nhập vào Excel.
