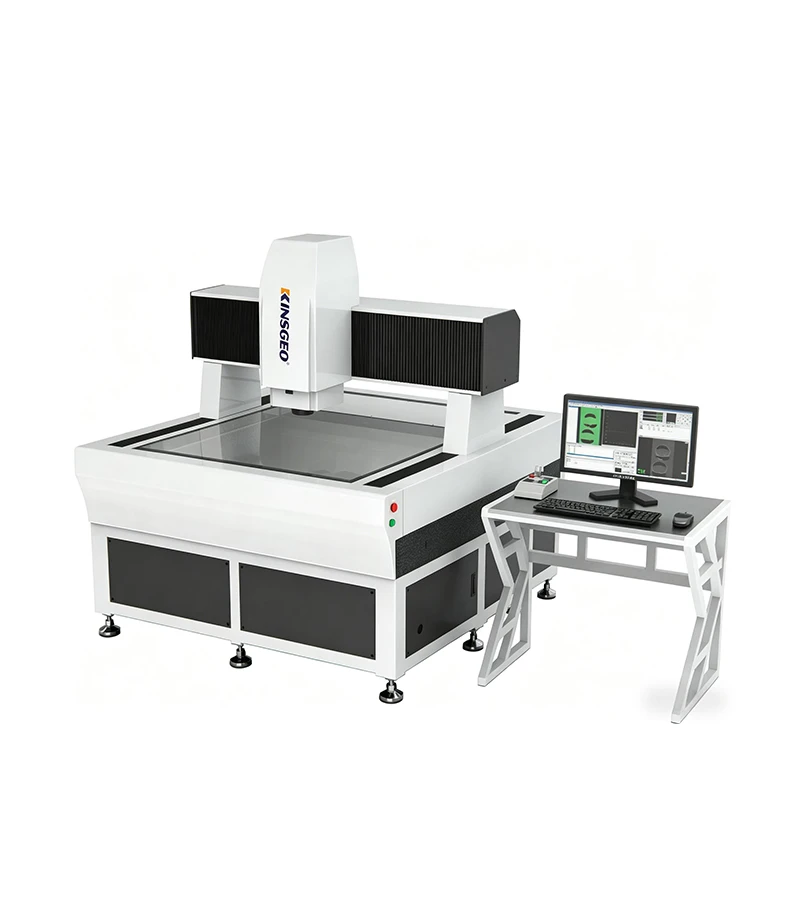

Giao diện phần mềm

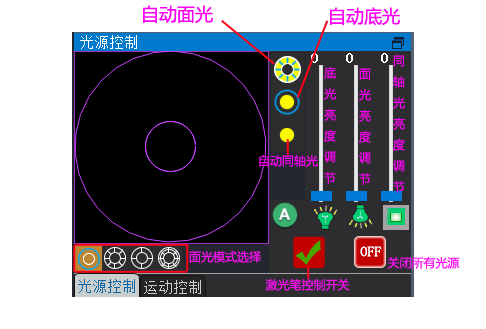

Kiểm soát nguồn sáng

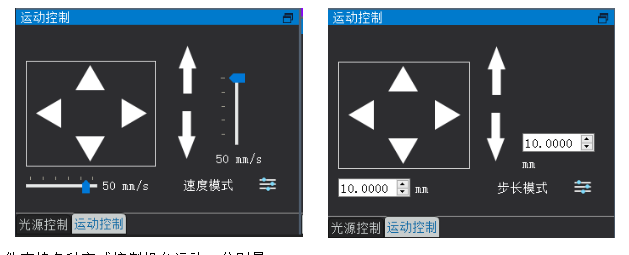

Điều khiển động cơ
Đo lường nhóm & Tạo mẫu đo lường

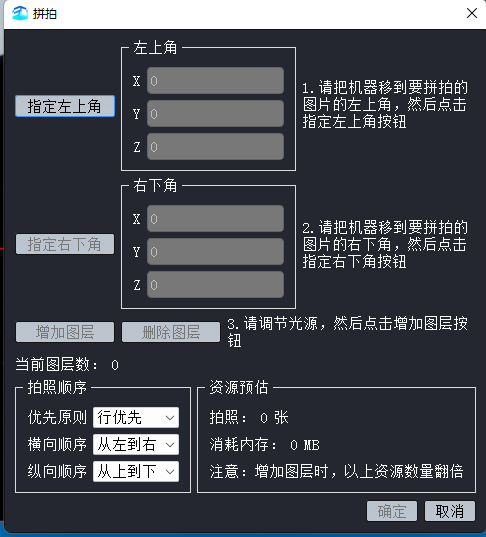

Nhấp vào "Ghim-Dán
Đo” để mở giao diện cài đặt đo như hình sau:
Di chuyển máy đến góc trên bên trái của phôi cần đo lắp ráp, nhấp vào nút được chỉ định ở đó và đặt vị trí bắt đầu để lắp ráp.
Sau đó di chuyển máy đến góc dưới bên phải của phôi, nhấp vào nút được chỉ định ở đó và đặt vị trí cuối của phôi.
Sau khi điều chỉnh độ sáng của nguồn sáng, nhấp vào nút Thêm lớp, đặt trình tự chụp ảnh, sau đó nhấp vào OK. Phần mềm sẽ bắt đầu soạn thảo các hình ảnh.

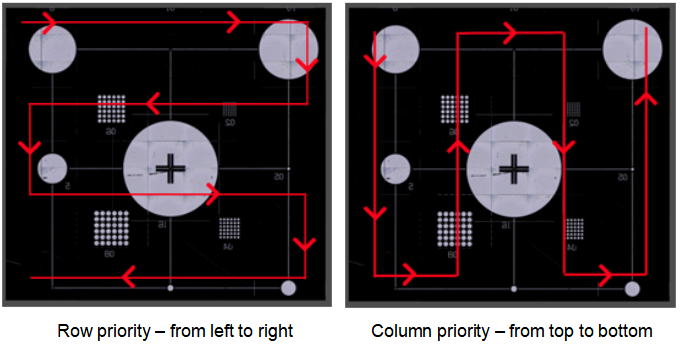

Trình tự chụp ảnh: Nhiệm vụ chính là lập kế hoạch đường chụp cho ảnh tổng hợp. Ví dụ: với màn hình hình chữ nhật 40 inch, chỉ chụp các cạnh của sản phẩm; khu vực trung tâm không có kích thước đo không yêu cầu hình ảnh tổng hợp. Phần mềm phải chụp ảnh ở bốn vùng nên đường đi phải được lên kế hoạch cẩn thận để tránh những tuyến đường không cần thiết và nâng cao hiệu quả.
Nguyên tắc ưu tiên: Đặt xem đường nét chạy theo chiều ngang (ưu tiên hàng) hay theo chiều dọc (ưu tiên cột).
Thứ tự ngang: Khi lắp theo chiều ngang nên bắt đầu từ trái sang phải hay từ phải sang trái?
Thứ tự dọc: Khi lắp theo chiều dọc nên bắt đầu từ trên xuống dưới hay từ dưới lên trên?

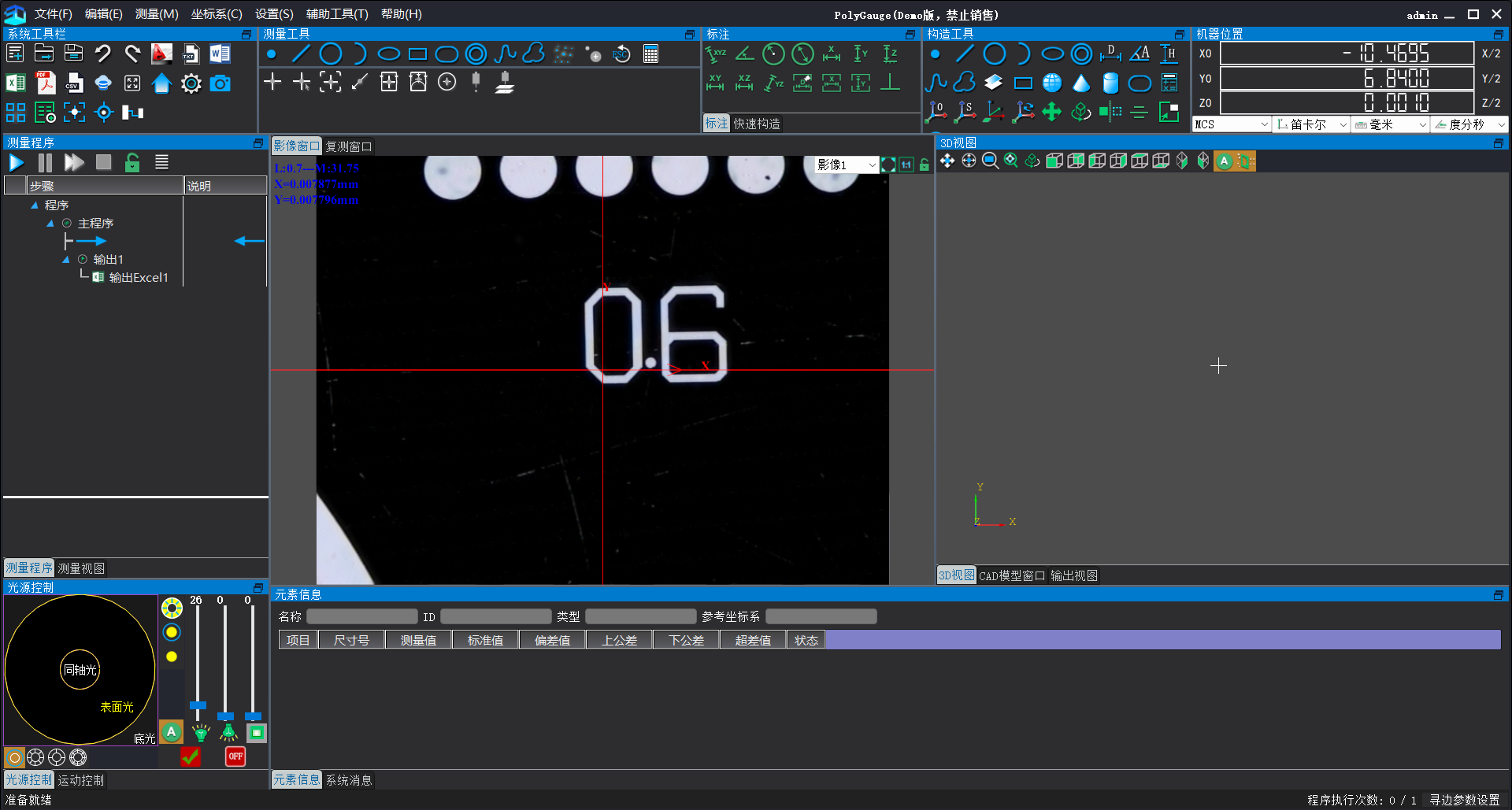

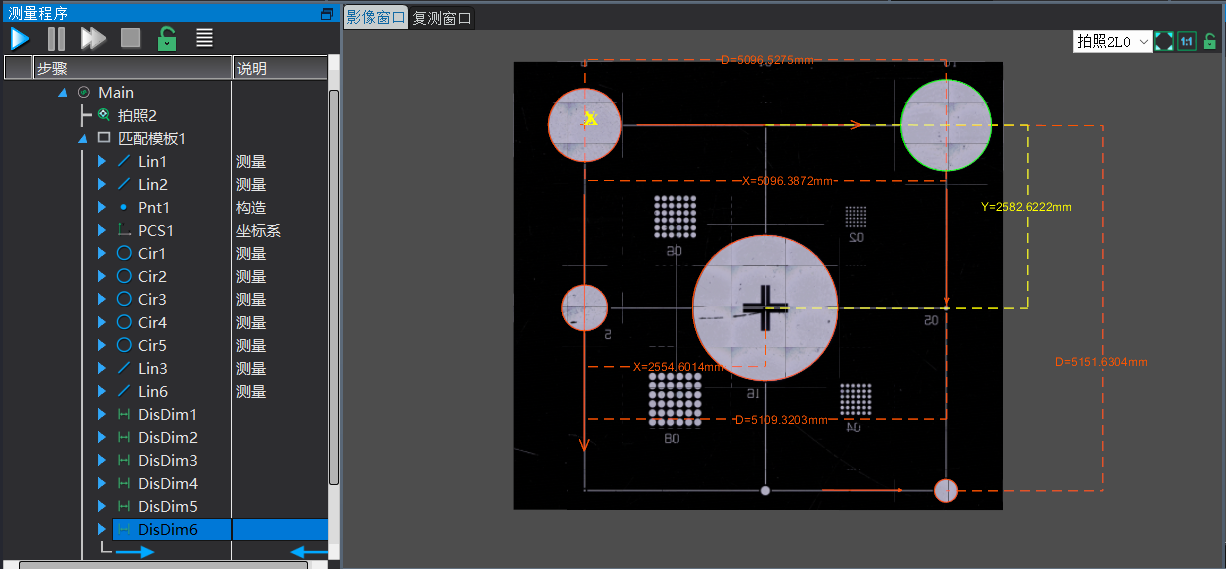

Sau khi hoàn thành phép đo đường may, quy trình chuẩn bao gồm việc thiết lập tọa độ và lập trình để hoàn thành phép đo. Ở đây, chúng tôi giới thiệu một phương pháp thay thế—tạo mẫu. Hình ảnh dưới đây cho thấy kết quả đo khâu:

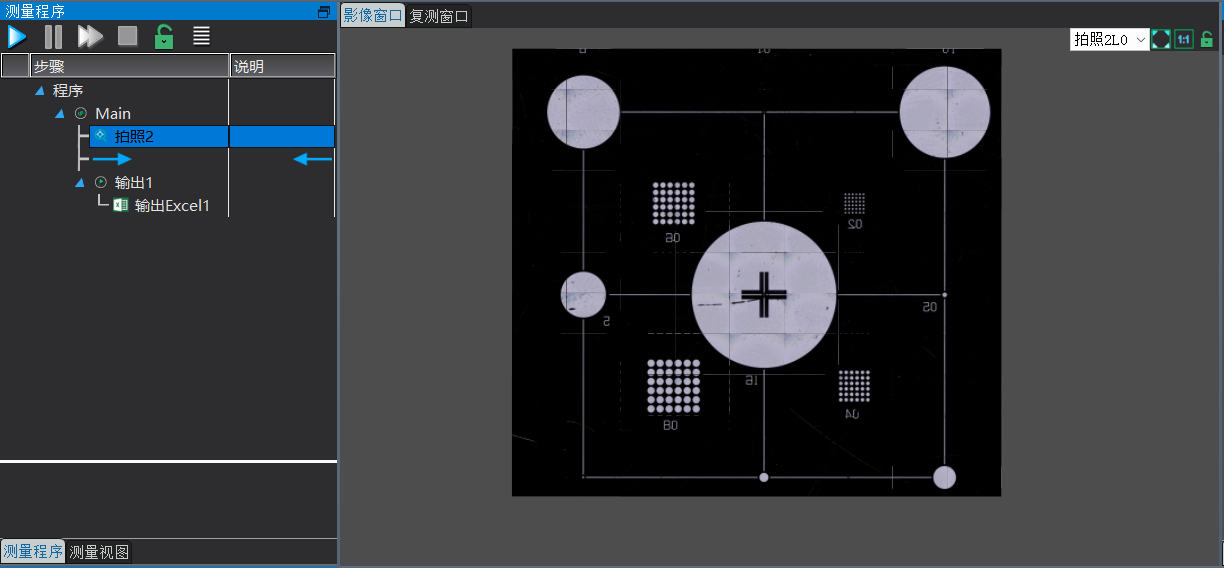

Sau đó tạo ngay một phép đo mẫu:
Nhấp vào Tạo mẫu
Đo để mở cửa sổ sau:

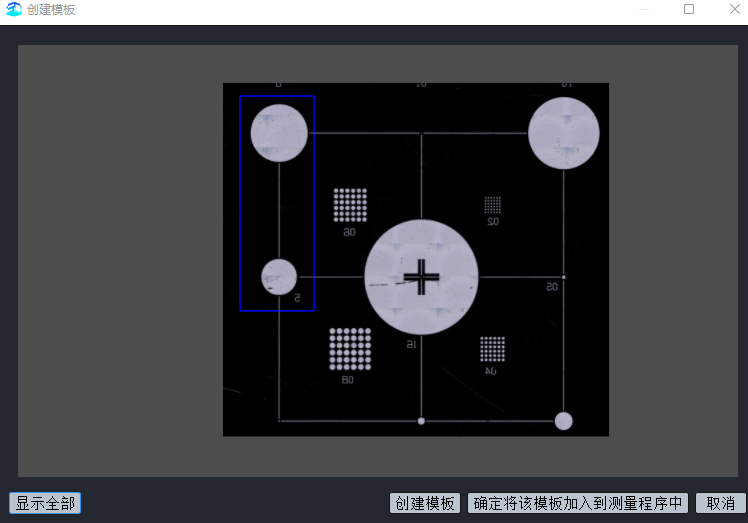

Chọn vòng tròn ở góc trên bên trái (Lưu ý: Khi tạo mẫu, hãy chọn các tính năng độc đáo của sản phẩm), nhấp vào Tạo mẫu và thêm mẫu vào chương trình đo. Sau đó, chụp các cạnh để thiết lập tọa độ, trích xuất tất cả các phần tử, tính toán khoảng cách, quản lý dung sai và xuất dữ liệu. Cuối cùng lưu chương trình lại để hoàn tất việc lập trình.
Vì mẫu đã được tạo ở đây nên sản phẩm hơi lệch một chút. Sau khi lắp ráp lại, chỉ cần đảm bảo rằng tất cả các đặc điểm của mẫu đều được ghi lại trong ảnh và phần mềm sẽ hoàn tất quá trình đo.

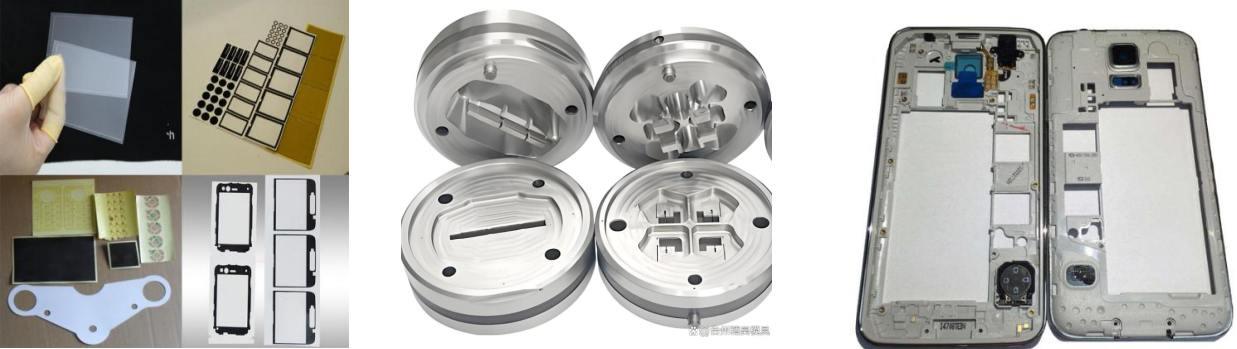

Với ống kính trường rộng, hiệu quả đo được cải thiện đáng kể đối với các sản phẩm trong một số ngành nhất định (chẳng hạn như cắt khuôn hoặc sản xuất bảng mạch). Về cơ bản, sau khi chụp ảnh, tất cả các phép đo kích thước đều có thể được hoàn thành. Ví dụ: về mặt lý thuyết, sử dụng ống kính trường rộng 80×60 mm để đo sản phẩm 400×300 mm chỉ cần 25 bức ảnh để bao phủ toàn bộ sản phẩm. Với tốc độ đo một hình ảnh mỗi giây, toàn bộ quá trình đo mất khoảng 25–28 giây. So với các phương pháp truyền thống, phương pháp này đạt được hiệu quả đo lường tăng ít nhất gấp 5 lần.
Các điểm chính khi đo ghép ảnh: Tránh chụp khung hình quá lớn vì hình ảnh thu được có thể chứa hàng trăm triệu pixel. Việc phóng to khung sẽ mở rộng vùng tìm kiếm phát hiện cạnh, kéo dài thời gian tìm kiếm ranh giới của phần mềm. Do đó, quá trình đo—từ chụp ảnh đến xuất dữ liệu—có thể tiêu tốn thời gian đáng kể, ảnh hưởng đến hiệu quả đo.

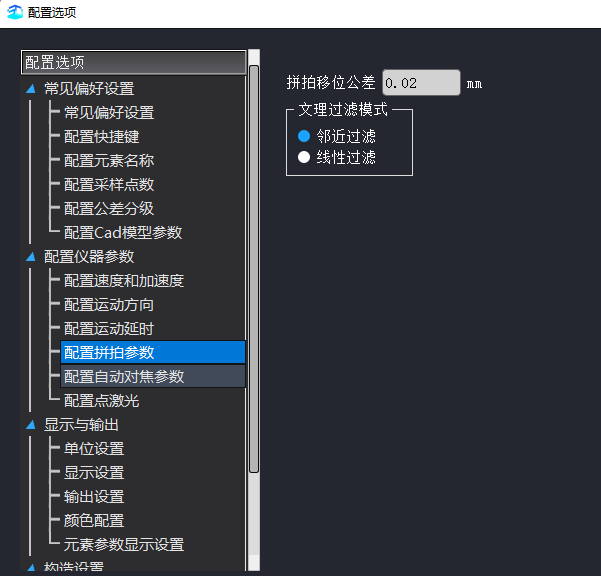

Trước khi khâu, hãy cấu hình
dung sai dịch chuyển giữa các hình ảnh trong cài đặt hệ thống—cụ thể là số milimet mà mặt sau của ảnh đầu tiên trùng với mặt trước của ảnh thứ hai (dung sai phải bằng lỗi độ chính xác định vị của máy cộng với giá trị hiệu chỉnh pixel; có thể thực hiện điều chỉnh dựa trên các phép đo thực tế, vì sự chồng chéo quá mức có thể gây ra tình trạng gián đoạn hình ảnh), như minh họa bên dưới:
Lọc lân cận: Khi hình ảnh hiển thị trên màn hình được phóng to, các lưới pixel sẽ xuất hiện; khi phóng to, hình ảnh có các cạnh lởm chởm.
Lọc tuyến tính: Khi phóng to hình ảnh hiển thị, không xuất hiện lưới pixel; khi phóng to, các cạnh trông mượt mà hơn.

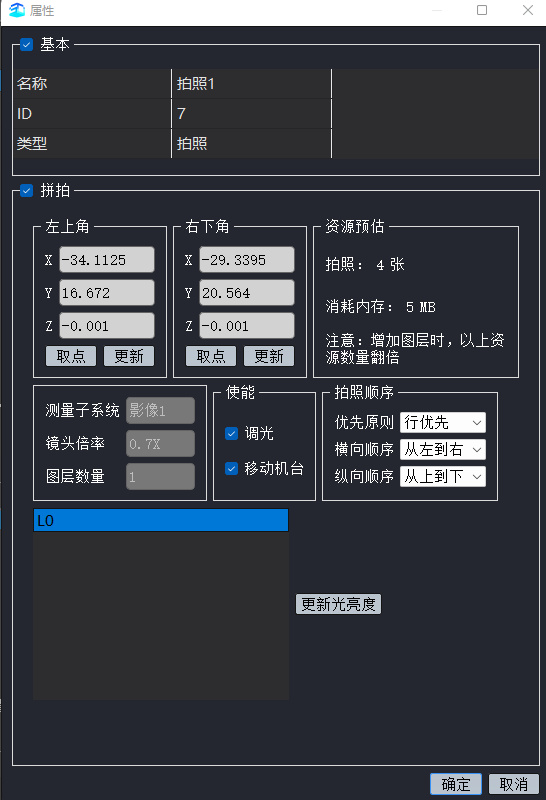

Sau khi chỉnh sửa chương trình, bạn cũng có thể sửa đổi vị trí đường may. Nhấp chuột phải vào điểm lệnh chụp trong danh sách thành phần và chọn Thuộc tính để mở hộp thoại (như minh họa bên dưới), nơi bạn có thể cập nhật tọa độ đường may, độ sáng nguồn sáng và trình tự chụp.
