Đo lường phần tử:
Nó có thể đo 12 loại phần tử (điểm, đường, hình tròn, cung, hình elip, hình chữ nhật, rãnh, vòng hình ○, khoảng cách, góc, đường đám mây mở và đường mây kín).
Đặc điểm:
Hệ thống này cung cấp các phương pháp đo đa dạng (đo nhận dạng tự động, đo lấy mẫu điểm, đo so sánh, đo so sánh dung sai và đo phần tử cài sẵn), đáp ứng nhiều yêu cầu khác nhau của người dùng đồng thời nâng cao đáng kể cả khả năng sử dụng và độ chính xác của phép đo.
Có một số phương pháp thu thập điểm đơn: chọn điểm bằng chuột, chọn điểm bằng cách căn chỉnh tâm ngắm và chọn điểm bằng cách phóng to.
Nó có thể đo chu vi, diện tích và trọng tâm của các đường đám mây khép kín bằng thuật toán nội suy bậc ba, khiến đây trở thành phương pháp đo đường đám mây chính xác nhất hiện có. Hệ thống hỗ trợ lựa chọn khung để đo nhiều vòng tròn, cho phép đo một lần nhanh chóng và chính xác nhiều vòng tròn.
Dữ liệu đo được có thể được lưu dưới dạng tệp DXF, hình ảnh BMP hoặc định dạng chương trình do người dùng xác định.

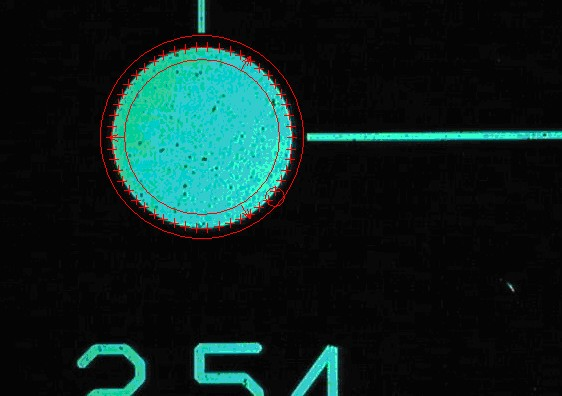

Tự động chụp vòng tròn: Nhấp vào biểu tượng vòng tròn để tự động vẽ vòng tròn. Vòng tròn sẽ được đóng khung tự động.
Cấu trúc phần tử:
Cấu trúc phần tử rất mạnh mẽ. Nó cung cấp 10 phương pháp xây dựng ([Dịch], [Xoay], [Trích xuất], [Kết hợp], [Song song], [Vuông góc], [Gương], [Đối xứng], [Giao lộ] và [Tiếp tuyến]) để tạo các phần tử hình học. Cấu trúc phần tử cho phép người dùng dễ dàng xử lý các phần tử khó đo lường, từ đó nâng cao hiệu quả công việc.
Các phần tử xây dựng được định hướng theo kiểu phần tử. Khi có nhiều kết quả xây dựng, người dùng có thể chọn từ nhiều tùy chọn khác nhau. Ví dụ: dựng một đường từ hai điểm cho phép nối các điểm để tạo thành một đường thẳng hoặc tính đường đối xứng của chúng—do đó có hai phương pháp dựng. Phần mềm hiển thị giao diện sau:
Sử dụng phương pháp kết hợp, nhấp vào OK và kết nối hai điểm.
Chọn phương pháp đối xứng, nhấn OK để tính đường đối xứng giữa hai điểm.
Kết quả rất phong phú:
Kết quả đo cho nhiều yếu tố khác nhau cung cấp thông tin phong phú đáp ứng nhu cầu của nhiều khách hàng. Người dùng có thể tùy chỉnh nội dung nào sẽ hiển thị hoặc ẩn, định cấu hình cài đặt hiển thị cho từng thành phần riêng lẻ hoặc áp dụng cài đặt thống nhất cho các thành phần tương tự. Hình dưới đây hiển thị hộp thoại cài đặt hiển thị cho các phần tử hình tròn.
Kích thước vượt quá phạm vi dung sai và hiển thị màu đỏ. Khi một giá trị danh nghĩa (giá trị chính xác) và dung sai trên/dưới được chỉ định, mặt hàng sẽ chuyển sang màu đỏ nếu số đo thực tế vượt quá dung sai đã đặt và toàn bộ sản phẩm được coi là bị lỗi (NG).
Giao diện đo hiển thị độ phóng đại của vật kính hiện tại và độ phóng đại thực tế:

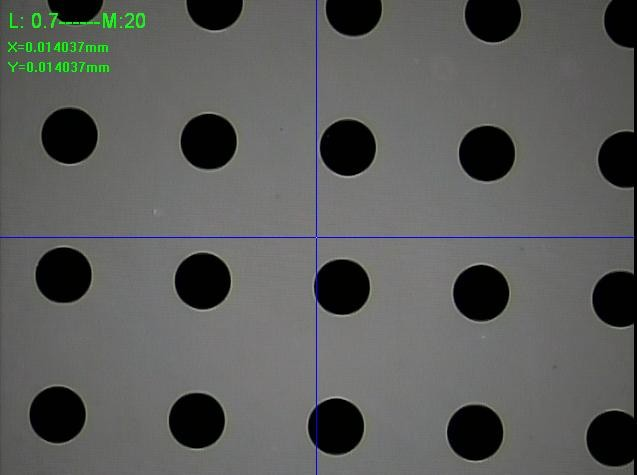

Hình dưới đây cho thấy độ phóng đại quang học và độ phóng đại màn hình. Độ phóng đại của màn hình được phần mềm trục tự động tính toán và cho biết số lượng mm tương ứng với một pixel.
Hệ thống phối hợp:
Nhiều hệ tọa độ phôi có thể được thiết lập dựa trên bản vẽ, cho phép chuyển đổi tọa độ giữa các hệ thống khác nhau. Hệ thống tạo điều kiện chuyển đổi dễ dàng giữa hệ tọa độ Descartes và hệ tọa độ cực, đồng thời hỗ trợ lưu trữ và truy xuất các hệ tọa độ phôi khác nhau. Hình dưới đây thể hiện hình ảnh trực quan sau khi thiết lập hai hệ tọa độ.
Sau khi thiết lập hệ tọa độ, nếu chức năng xoay dấu thập được chọn, dấu thập sẽ xoay để biểu thị hướng quay của hệ tọa độ.
Chức năng đồ họa:
Nó có khả năng xử lý và hiển thị đồ họa toàn diện (thu phóng, xoay, hiển thị cửa sổ, phóng đại cục bộ, hiển thị toàn màn hình), giúp kết quả đo trở nên trực quan và trực quan hơn cho thao tác của người dùng. Nhấn và giữ nút chuột giữa trong khi di chuyển con trỏ sẽ phóng to/thu nhỏ đồ họa, trong khi di chuyển chuột mà không nhả nút sẽ di chuyển đồ họa.
Chức năng tiêu chuẩn:
Bạn có thể chú thích trực tiếp các góc, khoảng cách, khoảng cách theo hướng X, khoảng cách theo hướng Y, bán kính vòng tròn (cung), đường kính vòng tròn (cung) và độ dài cung trên đồ họa phần tử trong vùng vẽ và hình ảnh, làm cho chúng rõ ràng ngay lập tức đối với người dùng.

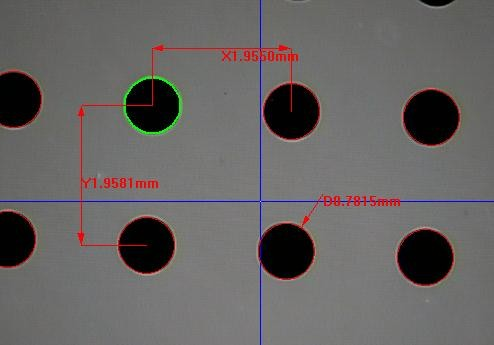

Cửa sổ hình ảnh và cửa sổ vẽ có thể hiển thị đồng thời các phần tử và chú thích được đo. Bạn có thể ẩn đồ họa được vẽ trong cửa sổ hình ảnh và xóa chúng đồng thời hoặc chọn các thành phần đồ họa từ cả cửa sổ hình ảnh và cửa sổ đồ họa 2D. Hình bên dưới hiển thị khoảng cách theo hướng X và Y giữa hai vòng tròn và bán kính của chúng.
Khi tạo báo cáo, bạn chỉ có thể xuất các phần tử được chú thích.
Sửa lỗi hệ thống:
Phần mềm có chức năng sửa lỗi hệ thống. Hiện tại, nó đang bù các lỗi hệ thống định vị tọa độ, lỗi hệ thống vuông góc, lỗi độ thẳng trục Z, độ lệch tâm ống kính, lỗi độ thẳng và độ méo ống kính. Để bù lỗi hệ thống định vị tọa độ, các tùy chọn bao gồm bù tuyến tính, bù phân đoạn, hiệu chỉnh mặt phẳng XY và hiệu chỉnh mặt phẳng thang kính.
Hình bên dưới hiển thị menu bù lỗi hệ thống.
Sự khác biệt chung:

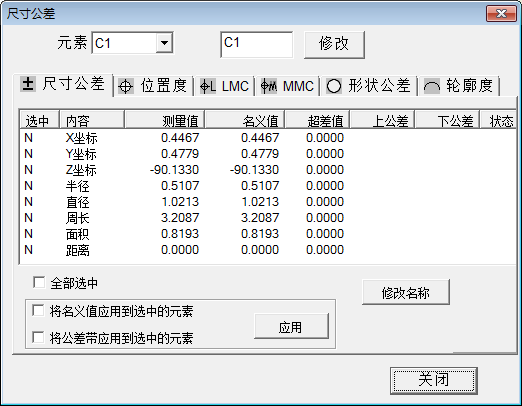

Khả năng tính toán dung sai kích thước nâng cao. Nó hỗ trợ các vùng dung sai mặc định tuân thủ các tiêu chuẩn quốc gia, cho phép tính toán dung sai hình dạng, độ thẳng thực và độ tròn thực cho hình tròn và hình cung. Tính toán dung sai vị trí bao gồm độ chính xác vị trí, độ song song, độ vuông góc, độ nghiêng, độ đồng tâm và tính đối xứng. Các điều kiện vượt quá dung sai sẽ kích hoạt cảnh báo tự động với cảnh báo màu đỏ. Hình dưới đây hiển thị hộp thoại nhập dung sai kích thước hình tròn.
Nhập chương trình cho các tệp DXF, TXT và Gerber:
Sau khi nhập tệp DXF, phần mềm sẽ hướng dẫn người dùng thao tác từng bước. Sau khi hệ tọa độ phôi gia công được thiết lập, chương trình do người dùng xác định sẽ hoàn tất. Phần mềm tự động tạo ra các giá trị danh nghĩa cho từng phần tử. Khi chạy chương trình, nó sẽ so sánh tệp DXF với kết cấu hình ảnh. Quá trình nhập tệp TXT và Gerber tuân theo quy trình tương tự, quy trình này sẽ được trình bày chi tiết sau.
chuyển đổi ngôn ngữ:
Ba tùy chọn ngôn ngữ màn hình được định cấu hình trước— "Tiếng Trung giản thể", "Tiếng Trung phồn thể" và "Tiếng Anh" —hiện đã đáp ứng nhu cầu của đại đa số người dùng. Ngôn ngữ mặc định của hệ thống phù hợp với hệ điều hành. Người dùng có thể chuyển đổi giữa tiếng Trung và tiếng Anh thông qua menu "Cài đặt tham số". Các ngôn ngữ bổ sung có thể được cấu hình thông qua hệ thống máy tính.
Chức năng báo cáo:
Dữ liệu đo có thể được xuất sang các định dạng Excel, Word, AutoCAD và TXT. Khi chạy chương trình người dùng, dữ liệu có thể được nhập vào Excel theo chiều ngang hoặc chiều dọc. Khi nhập vào báo cáo, bạn có thể chọn xuất biểu đồ và ảnh bitmap.

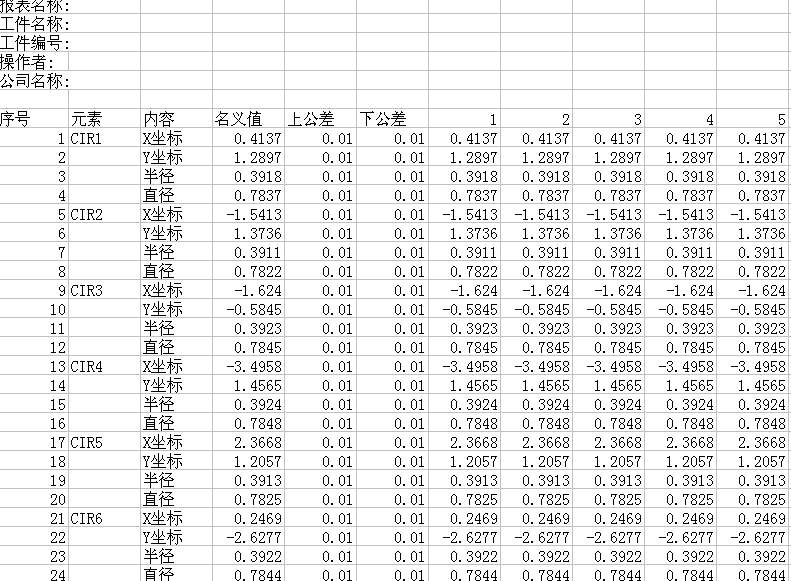

Hình ảnh bên dưới hiển thị báo cáo được tạo sau năm phép đo của cùng một phôi, được tự động xuất sang Excel:
Chức năng SPC:
Chúng tôi cung cấp phần mềm SPC độc lập, chuyên nghiệp để xử lý dữ liệu đo lường tiếp theo. Phần mềm đo lường tích hợp liền mạch với phần mềm SPC, tự động nhập dữ liệu vào cơ sở dữ liệu SPC sau khi phép đo hoàn tất—loại bỏ nhu cầu nhập thủ công. Tất cả cài đặt giới hạn kiểm soát đều được cấu hình trong phần mềm đo lường, loại bỏ nhu cầu cấu hình bổ sung trong phần mềm SPC và cải thiện đáng kể hiệu quả. SPC cung cấp các biểu đồ kiểm soát cho cả giám sát và phân tích quá trình, bao gồm: Biểu đồ kiểm soát phạm vi trung bình, Biểu đồ kiểm soát độ lệch chuẩn trung bình, Biểu đồ kiểm soát phạm vi trung bình, Giá trị riêng lẻ và Biểu đồ kiểm soát trung bình di chuyển, Biểu đồ, Biểu đồ trung bình di chuyển CPK, Biểu đồ kiểm soát độ lệch chuẩn đặc điểm kỹ thuật, Biểu đồ kiểm soát độ lệch chuẩn quy trình, Biểu đồ so sánh độ lệch chuẩn và Biểu đồ phân tích khuyến nghị quy trình. Các biểu đồ được tạo ra có thể được đánh giá bằng tám quy tắc quyết định được xác định trước. Các biểu đồ và dữ liệu có thể in và nhập vào Excel.
